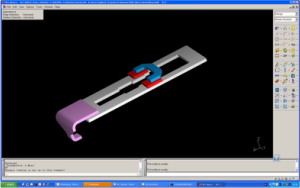

CAD Modell (I-deas NX6 von Siemens PLM Software = mein Arbeitgeber)

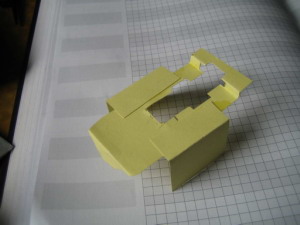

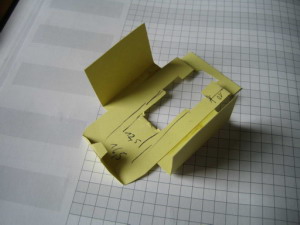

Aufgrund der geringen Abmessungen kommt es bei der Konstruktion auf ein paar
1/10 mm schon an.
Entscheidung: Reduktion des Ganzen auf 3 Funtkionselemente: Grundplatte (grau)
Stahl 2mm, Verriegelungsteil (blau) mit Abstandhaltern (rot) aus 2 mm Alu
untere Halterung (lila) 2 mm Alu

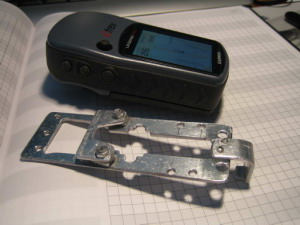

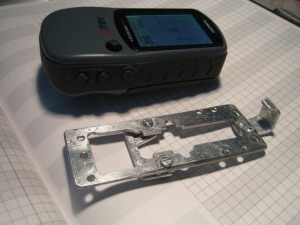

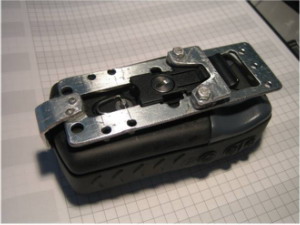

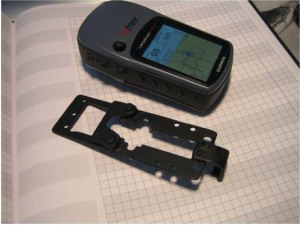

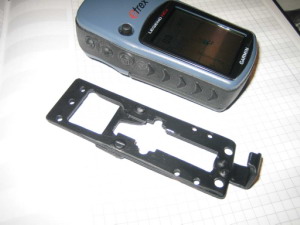

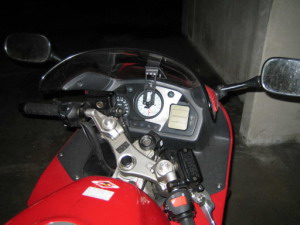

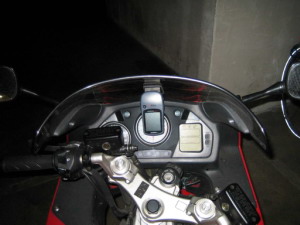

Hier dann die Umsetzung in Metall:

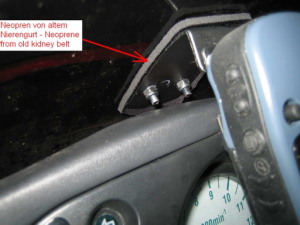

2x M3 Schrauben halten das Verriegelungsteil

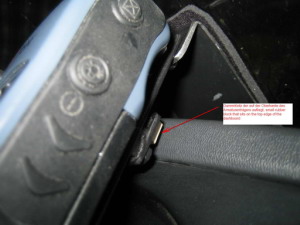

die untere Halterung is angenietet (Poppniete)
